SISTEMA OSI (OPEN SISTEMS INTERCONNECTIONS)

TEMA;
OPEN SYSTEM INTERCONECTIONS
 MODELO (OSI)



¿Qué es el modelo OSI?

Es un modelo teórico de estandarizar las reglas para una comunicación de red. Dividida en 7 capas siguientes; aplicación, presentación, sesión, transporte, red, datos, física.


Creado por.-
ISO (Organización Internacional de Normalización) con la intención de establecer el modelo osi para evitar la compatibilidad de  comunicación redes.

1. INTRODUCCION.-

Durante las últimas dos décadas ha habido un enorme crecimiento en la cantidad y tamaño de las redes. Muchas de ellas sin embargo, se desarrollaron utilizando implementaciones de hardware y software diferentes. Como resultado, muchas de las redes eran incompatibles y se volvió muy difícil para las redes que utilizaban especificaciones distintas poder comunicarse entre sí. Para solucionar este problema, la Organización Internacional para la Normalización (ISO) realizó varias investigaciones acerca de los esquemas de red.

La ISO reconoció que era necesario crear un modelo de red que pudiera ayudar a los diseñadores de red a implementar redes que pudieran comunicarse y trabajar en conjunto (interoperabilidad) y por lo tanto, elaboraron el modelo de referencia OSI en 1984.

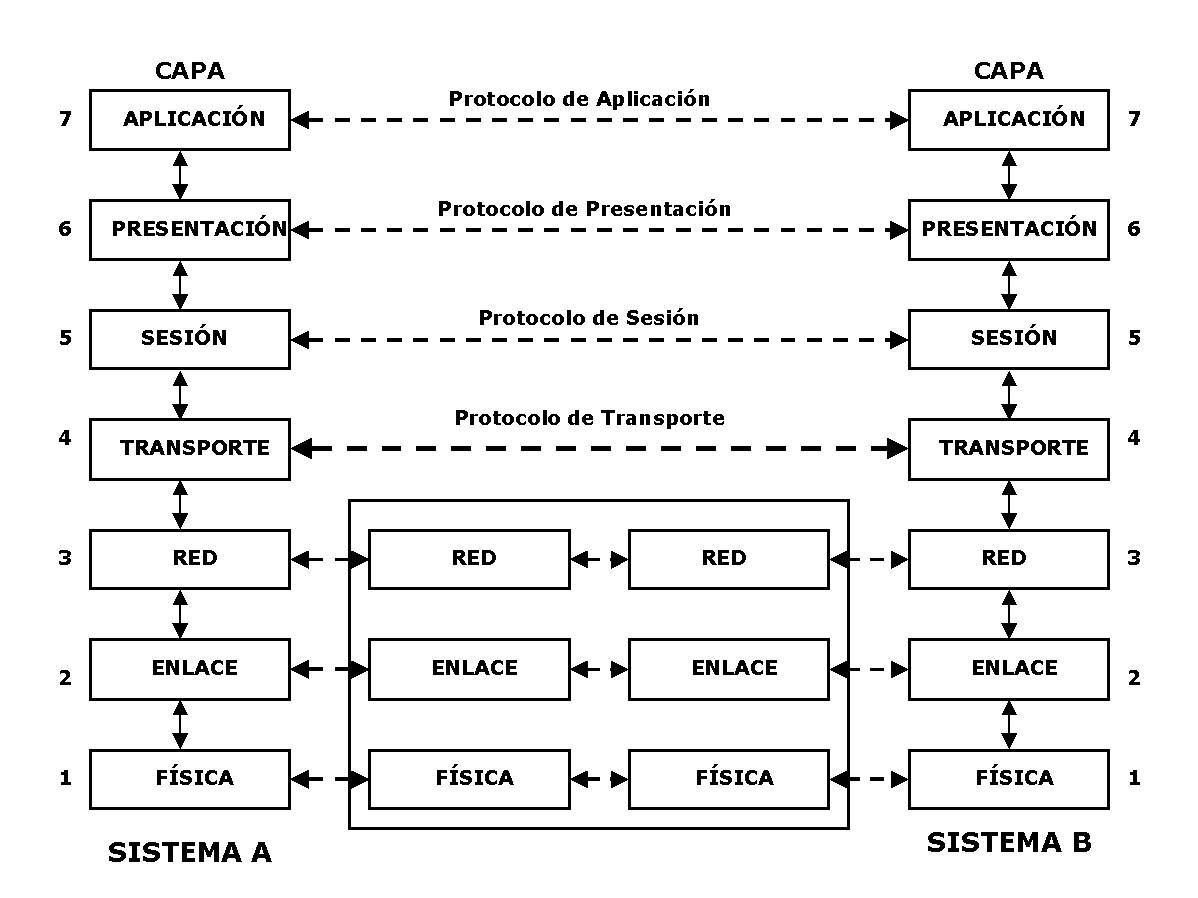

2. Capas del Modelo OSI.-

Cada una será descrita con sus perspectivas funciones principales y algunos protocolos en ciertas capas.

1.           Aplicación;

La cual tiene como función de la aplicación para comunicarse en la red (archivos, email, impresión, base de datos).

Ø OSI Definir el medio o medios físicos por los que va a viajar la comunicación: cable de pares trenzados, coaxial, guías de onda, aire, fibra óptica.

Ø Modelo OSI   (Las 7 capas) Definir las características materiales (componentes y conectores mecánicos) y eléctricas (niveles de tensión) que se van a usar en la transmisión de los datos por los medios físicos.


Ø OSI Definir las características funcionales de la interfaz (establecimiento, mantenimiento y liberación del enlace físico).

Ø Modelo OSI  (Las 7 capas) Transmitir el flujo de bits a través del medio.


Ø OSI Manejar las señales eléctricas/electromagnéticas.

Ø Modelo OSI  (Las 7 capas) Especificar cables, conectores y componentes de interfaz con el medio de transmisión, polos en un enchufe, etc.

Ø OSI Garantizar la conexión (aunque no la fiabilidad
de ésta).
Protocolos;

SMTP (SIMPLE, MAL, TRANSFER, POTOCOL)
HTTP (HIPER TEXT TRANSFER PROTOCOL)
FTP (FILE TRANSFER PROTOCOL)




2.           presentación;

Da formato a los datos para que sean comprendidos encriptados, la información entra llega y se encarga da dar formato a los datos y a su encriptación y desincriptacion.

Ø Conversión de código de caracteres: por ejemplo, de ASCII a EBCDIC.

Ø Conversión de datos: orden de bits, CR-CR/LF, punto flotante entre enteros, etc.


Ø Compresión de datos: reduce el número de bits que es necesario transmitir en la red.

Ø Cifrado de datos: cifra los datos por motivos de seguridad. Por ejemplo, cifrado de contraseñas.
Protocolos;
 SSL, TLS.


3.           sesión;

Establece la conexión y la terminal concluir envió de datos, es la encargada de iniciar mantener y terminar la sesiones lógicas entre 2 computadoras. Abrir el canal de comunicación verificar que se tramita completa.

Ø Añade marcas de los datos transmitidos. Por lo tanto, si la comunicación falla, puede ser reiniciado por última vez el marcado recibió válida.

Ø Función: iniciar, gestionar y terminar sesiones de la capa de presentación, por ejemplo, sesiones TCP.



4.           transporte;

se va encargar de los procedimientos para entrar y salir de la red, así como de obtener dirección destino se encarga de segmentar el paquete de datos, confirmar la recepción de paquete duplicar confirmadas y manejar la velocidad del flujo de datos.

Protocolos;
TCP, UDP y SCTP

Ø Hacer frente a todas las cuestiones de transporte, entrega y recepción de datos de la red, con calidad de servicio.



5.        RED  :

Se encarga de asignar la relación de nuestra red así como en proceso de encaminamiento de los paquetes a través de la red, usando algoritmos, selecciona la ruta más rápida, para enviar la información (ENCAMINA LOS DATOS).

Ø Enrutamiento: en ruta tramas entre redes.

Ø Control de tráfico de subred: los enrutadores (sistemas intermedios de capa de red) pueden indicar a una estación emisora que "reduzca" su transmisión de tramas cuando el búfer del enrutador se llene.


Ø Fragmentación de trama: si determina que el tamaño de la unidad de transmisión máxima (MTU) que sigue en el enrutador es inferior al tamaño de la trama, un enrutador puede fragmentar una trama para la transmisión y volver a ensamblarla en la estación de destino.

Ø Asignación de direcciones lógico-físicas: traduce direcciones lógicas, o nombres, en direcciones físicas.


Ø Cuentas de uso de subred: dispone de funciones de contabilidad para realizar un seguimiento de las tramas reenviadas por sistemas intermedios de subred con el fin de producir información de facturación.
Protocolos;
ICMP, IP, IPX, ARP, IPSEC.





6.           DATOS;

Maneja el circuito de transmisión física, detectada errores, corrigiendo y retransmitiendo circuitos de transmisión física.

Ø Establecimiento y finalización de vínculos: establece y finaliza el vínculo lógico entre dos nodos.

Ø Control del tráfico de tramas: indica al nodo de transmisión que "dé marcha atrás" cuando no haya ningún búfer de trama disponible.


Ø Secuenciación de tramas: transmite y recibe tramas secuencialmente.

Ø Confirmación de trama: proporciona/espera confirmaciones de trama. Detecta errores y se recupera de ellos cuando se producen en la capa física mediante la retransmisión de tramas no confirmadas y el control de la recepción de tramas duplicadas.



7.           FISICA;

Define las reglas cuando los datos son transmitidos, como el voltaje eléctrico en número de bits por segundo y la estructura de cables y conectores que se usan en la NIC (tarjeta de red) opera a este nivel convirtiendo los datos en señales de transmisión

Ø Propiedades físicas y eléctricas de los medios
Ø  Propiedades mecánicas (materiales, dimensiones, diagrama de pines) de los conectores

Ø Representación de los bits por medio de las señales (codificación)


Ø  Definición de las señales de la información de control










 para mayor  información puedes consultarlo en los siguientes enlaces;
